Norelem

03091-1104

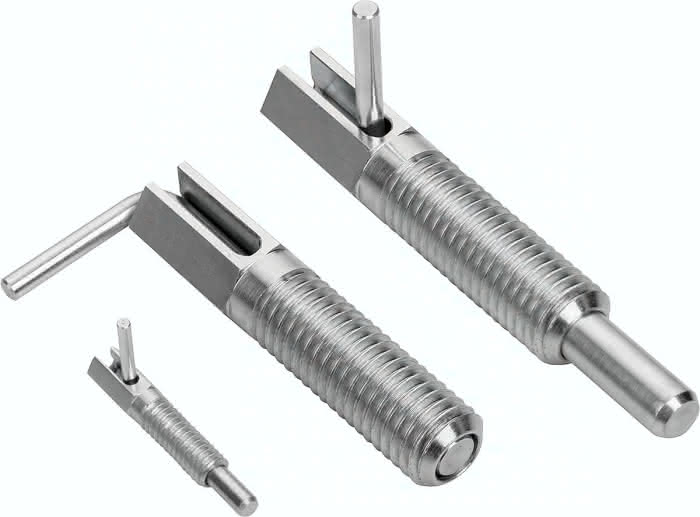

Arretierbolzen


Ausgabe: 1 StückEAN: 4059495024141Artikelnummer: K1918801

03091-1104 Arretierbolzen

Ausgabe:
1 STK


Beschreibung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten · Anwendungsgebiete: Maschinenbau, Gerätebau, Vorrichtungsbau, Messtechnik, Haushalt · Hohe Stabilität Werkstoff: Stahl Festigkeitsklasse 5.8. Ausführung: blau passiviert. Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Auf Anfrage: Sonderausführungen.
Spezifikationen
Ausführung 1

mit Rastnut

A

16,0

Gewicht

0,0059 KG

L

41,5

D

4

Material Grundkörper

Stahl

Benennung

Arretierbolzen

L1

20,0

Hub S

9,5

D1

M6

L3

17,0

Anziehdreh- moment max. Nm

1,6

D2

2,3

F x 30°

0,7

Federkraft Anfang F1 ca. N

3,0

Federkraft Ende F2 ca. N

10,0

SW1

6

L2

32,0
