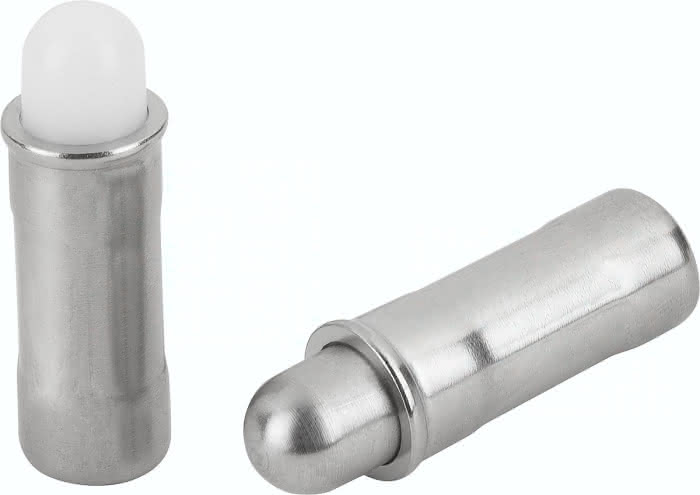

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Temperaturbeständig +50° C
Werkstoff:
Hülse und Feder Edelstahl.
Bolzen Edelstahl oder POM.
Ausführung:
Bolzen POM weiß temperaturbeständig +50 °C.
Hinweis:
Glatte Ausführung zum Einpressen.
Für die Aufnahmebohrung wird die Toleranz DH7 empfohlen.
Spezifikationen
Ausführung 1
glatte Ausführung
Gewicht
0,0049 KG
H
8,0
L
26,0
D
10
Material Grundkörper
Edelstahl
Benennung
Federndes Druckstück
Material Komponente
POM
D1
8,0
D2
11,0
L1
1,5
L2
4,2
L3
14,3
Federkraft Anfang F1 ca. N
16,2
Federkraft Ende F2 ca. N
29,0
