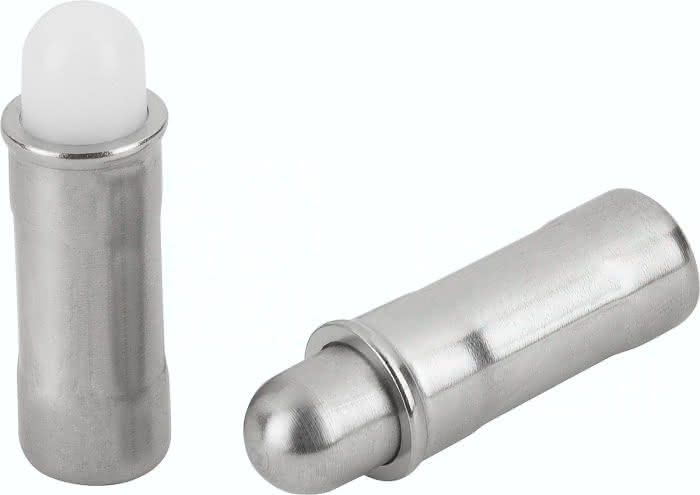

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Temperaturbeständig +50° C
Werkstoff:
Hülse und Feder Edelstahl.
Bolzen Edelstahl oder POM.
Ausführung:
Bolzen POM weiß temperaturbeständig +50 °C.
Hinweis:
Glatte Ausführung zum Einpressen.
Für die Aufnahmebohrung wird die Toleranz DH7 empfohlen.
Spezifikationen
Ausführung 1
glatte Ausführung
Gewicht
0,002 KG
H
5,5
L
15,0
D
6
Material Grundkörper
Edelstahl
Benennung
Federndes Druckstück
Material Komponente
Edelstahl
D1
4,8
D2
6,5
L1
1,0
L2
2,3
L3
8,2
Federkraft Anfang F1 ca. N
6,1
Federkraft Ende F2 ca. N
12,0
