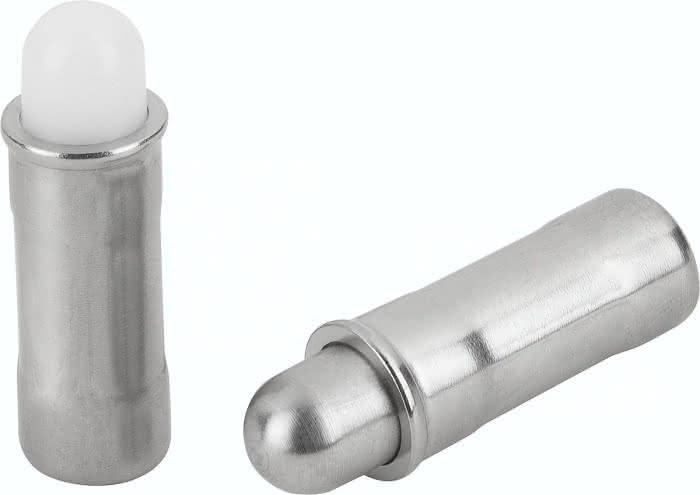

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Temperaturbeständig +50° C
Werkstoff:
Hülse und Feder Edelstahl.
Bolzen Edelstahl oder POM.
Ausführung:
Bolzen POM weiß temperaturbeständig +50 °C.
Hinweis:
Glatte Ausführung zum Einpressen.
Für die Aufnahmebohrung wird die Toleranz DH7 empfohlen.
Spezifikationen
Ausführung 1
glatte Ausführung
Material Grundkörper
Edelstahl
Benennung
Federndes Druckstück
Material Komponente
Edelstahl
D1
3,8
D2
5,6
D
5
L1
0,9
L3
6,0
Federkraft Anfang F1 ca. N
3,3
Federkraft Ende F2 ca. N
9,0
H
4,0
L
12,0
L2
2,1
Gewicht
0,0012 KG
