Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Temperaturbeständig +50° C
Werkstoff:

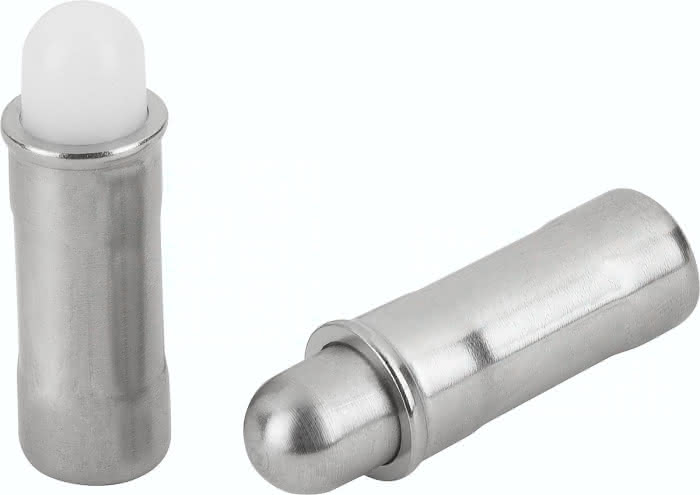

Hülse und Feder Edelstahl.
Bolzen Edelstahl oder POM.
Ausführung:
Bolzen POM weiß temperaturbeständig +50 °C.
Hinweis:
Glatte Ausführung zum Einpressen.
Für die Aufnahmebohrung wird die Toleranz DH7 empfohlen.
Spezifikationen
Ausführung 1
glatte Ausführung
Gewicht
0,0007 KG
H
2,7
L
10,7
D
4
Material Grundkörper
Edelstahl
Benennung
Federndes Druckstück
Material Komponente
Edelstahl
D1
2,8
D2
4,6
L1
0,9
L2
1,8
L3
5,6
Federkraft Anfang F1 ca. N
3,0
Federkraft Ende F2 ca. N
8,2
