Beschreibung
· Schnellverschluss für vielseitige Einsatzmöglichkeiten
· Einsatzgebiete: Türen, Klappen, Blenden
· Kompatibel mit allen gängigen Aluminiumprofilen
· Einrastdruck verstellbar
Werkstoff:
Gehäuse und Schließkloben Messing, Zinkdruckguss oder Edelstahl 1.4401.
Kugeln und Federn Edelstahl.
Ausführung:
Messing und Zinkdruckguss verchromt.
Edelstahl gestrahlt.
Kugeln und Federn Edelstahl, blank.
Hinweis:

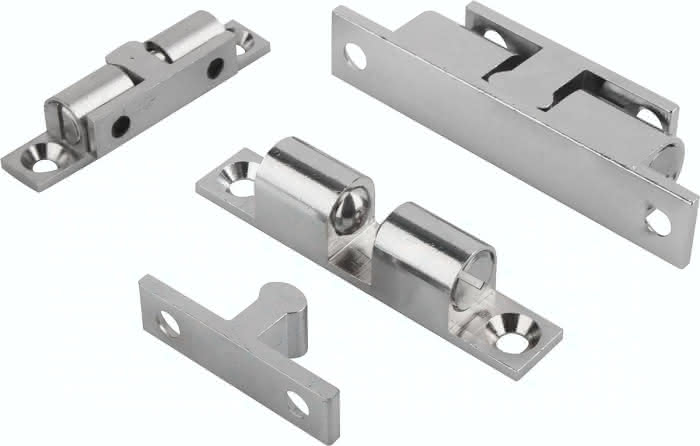

Schnellverschluss für vielseitige Einsatzmöglichkeiten wie das Zuhalten von Türen, Klappen, Blenden und dergleichen. Der Doppelkugelschnäpper besteht aus einem Gehäuse und einem Gegenstück, dem sogenannten Schließkloben, der in das Gehäuse einrastet. Der Schließkloben kann seitlich oder frontal in das Gehäuse eingedrückt werden. Der Einrastdruck ist verstellbar.
Zeichnungshinweis:
1) Senkung DIN 74-A
Spezifikationen
A
60
B
13,0
Gewicht
0,085 KG
H
17,0
L
70,0
D
4,2
Material Grundkörper
Edelstahl
Benennung
Doppelkugelschnäpper
Federkraft
Standard
Oberfläche Grundkörper
gestrahlt
Stahlschlüssel
1,4401
L1
42,0
H1
4,0
A1
30
H2
19,0
B1
10,5
H3
4,0
Haltekraft ca. N
38
H4
23,0
B2
17,0
