Beschreibung
· Schnellverschluss für vielseitige Einsatzmöglichkeiten
· Einsatzgebiete: Türen, Klappen, Blenden
· Kompatibel mit allen gängigen Aluminiumprofilen
· Einrastdruck verstellbar
Werkstoff:
Gehäuse und Schließkloben Messing, Zinkdruckguss oder Edelstahl 1.4401.
Kugeln und Federn Edelstahl.
Ausführung:
Messing und Zinkdruckguss verchromt.
Edelstahl gestrahlt.
Kugeln und Federn Edelstahl, blank.
Hinweis:

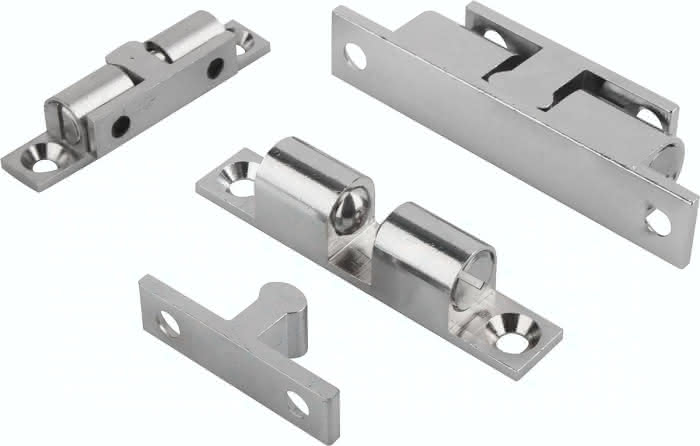

Schnellverschluss für vielseitige Einsatzmöglichkeiten wie das Zuhalten von Türen, Klappen, Blenden und dergleichen. Der Doppelkugelschnäpper besteht aus einem Gehäuse und einem Gegenstück, dem sogenannten Schließkloben, der in das Gehäuse einrastet. Der Schließkloben kann seitlich oder frontal in das Gehäuse eingedrückt werden. Der Einrastdruck ist verstellbar.
Zeichnungshinweis:
1) Senkung DIN 74-A
Spezifikationen
Benennung
Doppelkugelschnäpper
B
8,8
Material Grundkörper
Messing
D
3,8
Oberfläche Grundkörper
verchromt
A
40
B2
10,8
H
10,6
H3
2,0
Federkraft
Standard
L
49,0
L1
29,5
B1
7,9
H1
2,0
H2
11,2
A1
20
Haltekraft ca. N
35±5
H4
13,0
Gewicht
0,024 KG
