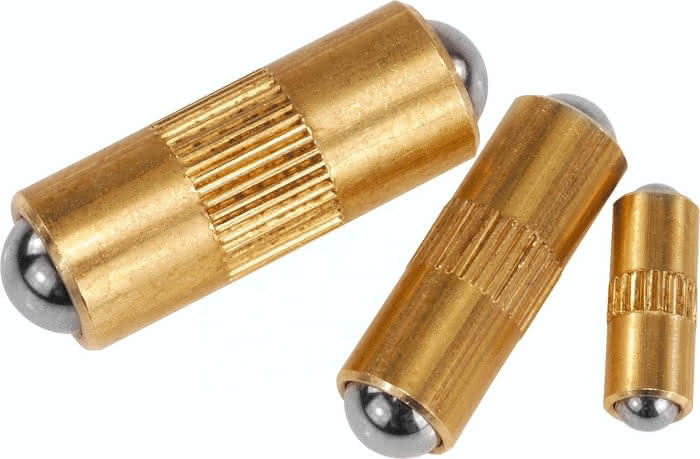

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Kugel gehärtet
Werkstoff:
Hülse Messing.
Kugel und Feder Edelstahl.
Ausführung:
Kugel gehärtet, blank.
Zeichnungshinweis:
1) Rändel
Spezifikationen
Ausführung 1
glatte Ausführung
Gewicht
0,01 KG
H
2,90
L
24
D
10,0
Material Grundkörper
Messing
Benennung
Federndes Druckstück
D1
8,0
D2
10,05
Federkraft Anfang F1 ca. N
10,0
Federkraft Ende F2 ca. N
16,0
