Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Kugel gehärtet
Werkstoff:
Hülse Messing.
Kugel und Feder Edelstahl.
Ausführung:
Kugel gehärtet, blank.

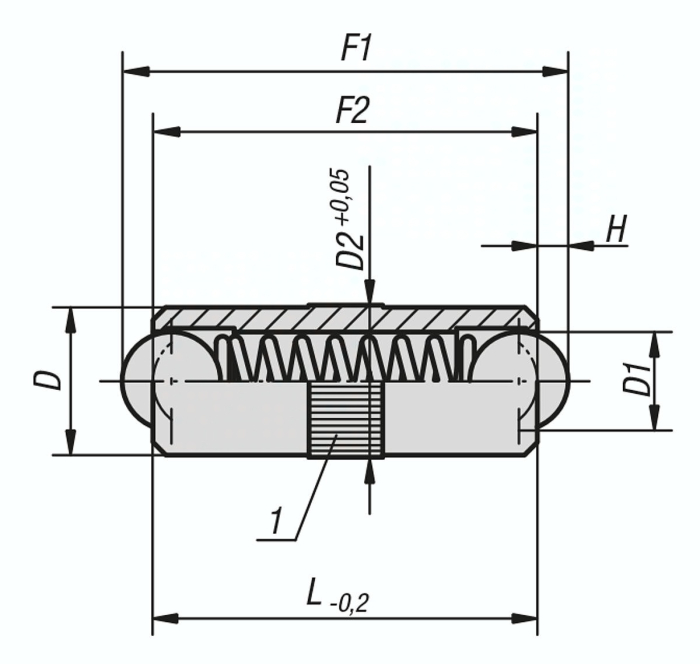

Zeichnungshinweis:
1) Rändel
Spezifikationen
Ausführung 1
glatte Ausführung
D1
4,0
D2
5,05
L
12
D
5,0
Gewicht
0,0012 KG
H
1,20
Material Grundkörper
Messing
Benennung
Federndes Druckstück
Federkraft Anfang F1 ca. N
4,0
Federkraft Ende F2 ca. N
8,0
