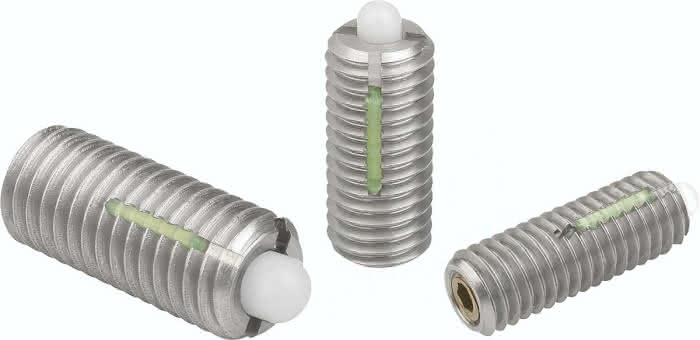

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
Werkstoff:
Hülse Edelstahl 1.4305.
Druckstift aus POM.
Feder Edelstahl 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank.
Hinweis:
Nachfolgend sind die entsprechenden Zoll-Federnde Druckstücke aufgeführt, mit denen die Montageschlüssel verwendet werden können.
M3 = 6-32
M4 = 8-32 and 8-36
M5 = 10-32
M6 = 1/4-20
M8 = 5/16-18
M10 = 3/8-16
M12 = 5/32
M16 = 5/8-11 Nachfolgend sind die entsprechenden Zoll-Federnde Druckstücke aufgeführt, mit denen die Montageschlüssel verwendet werden können.
M3 = 6-32
M4 = 8-32 and 8-36
M5 = 10-32
M6 = 1/4-20
M8 = 5/16-18
M10 = 3/8-16
M12 = 5/32
M16 = 5/8-11
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
Spezifikationen
Material Grundkörper
Edelstahl
Benennung
Federndes Druckstück
L1
14
T
6,0
D
5/8-11
D1
7,5
H
5,0
S
3/16
Ausschraubdrehmoment ca. Nm
3,00
Bestellnummer Montageschlüssel
03040-916
Federkraft Anfang F1 ca. N
45
Einschraub- drehmoment ca. Nm
3,90
Federkraft Ende F2 ca. N
100
T1
2,5
L
32
N
2,5
Gewicht
0,03 KG
