Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Edelstahl 1.4305.
Druckstift aus POM.
Feder Edelstahl 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
Spezifikationen
Material Grundkörper
Edelstahl
Benennung

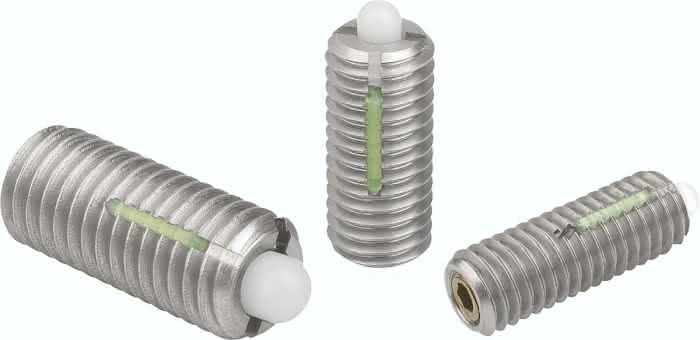

Federndes Druckstück
L1
7
D
M5
D1
2,4
H
2,3
N
0,8
Federkraft Anfang F1 ca. N
5
T
2,0
Federkraft Ende F2 ca. N
17
Einschraub- drehmoment ca. Nm
0,12
Ausschraubdrehmoment ca. Nm
0,08
Bestellnummer Montageschlüssel
03040-905
L
18
S
1,5
T1
0,8
Gewicht
0,0015 KG
