Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
Werkstoff:
Hülse Edelstahl 1.4305.
Druckstift aus POM.
Feder Edelstahl 1.4310.
Ausführung:
blank.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Gewicht
0,0023 KG
H
2,5
L
20
S
2,0
D
M6
N
1,0
T
2,5
Material Grundkörper
Edelstahl
Benennung

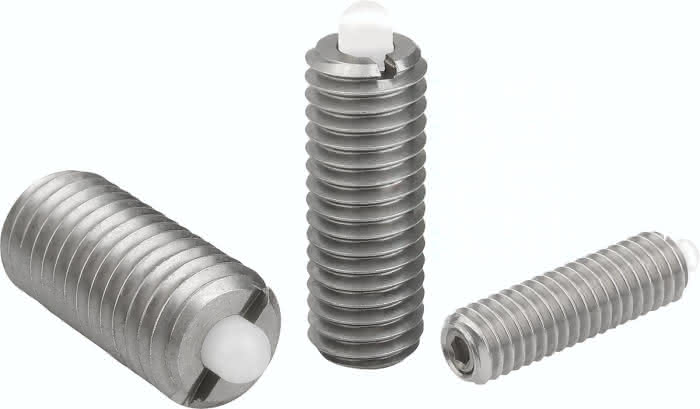

Federndes Druckstück
D1
2,7
T1
1,0
Bestellnummer Montageschlüssel
03040-906
Federkraft Anfang F1 ca. N
6,0
Federkraft Ende F2 ca. N
17
