Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
Werkstoff:
Hülse Edelstahl 1.4305.
Druckstift aus POM.
Feder Edelstahl 1.4310.
Ausführung:
blank.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Benennung

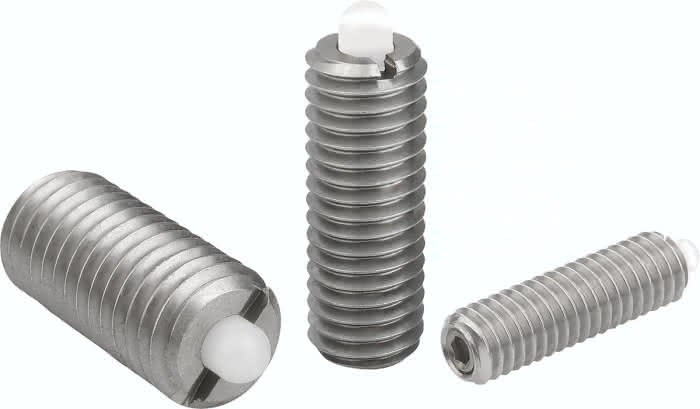

Federndes Druckstück
Material Grundkörper
Edelstahl
S
1,5
D1
2,4
D
M5
T
2,0
H
2,3
Bestellnummer Montageschlüssel
03040-905
N
0,8
Federkraft Anfang F1 ca. N
5,0
Federkraft Ende F2 ca. N
17
L
18
T1
0,8
Gewicht
0,0016 KG
