Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
Werkstoff:
Hülse Edelstahl 1.4305.
Druckstift aus POM.
Feder Edelstahl 1.4310.
Ausführung:
blank.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Material Grundkörper
Edelstahl
Benennung

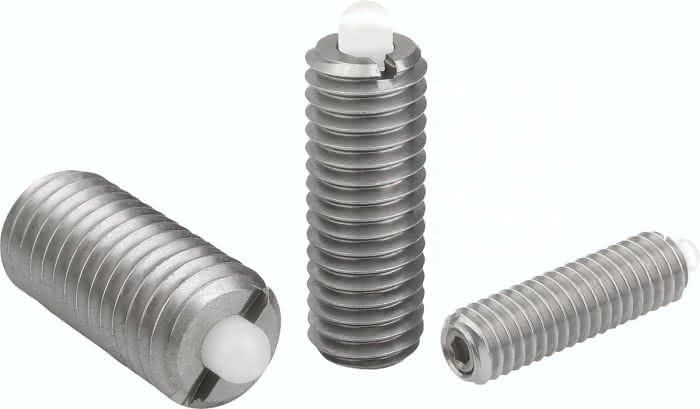

Federndes Druckstück
S
0,7
D
M3
D1
1,0
H
1,5
L
10
T
1,5
T1
1,0
Federkraft Anfang F1 ca. N
0,5
Bestellnummer Montageschlüssel
03040-903
Federkraft Ende F2 ca. N
3
N
0,4
Gewicht
0,0003 KG
