Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
Werkstoff:
Hülse Edelstahl 1.4305.
Druckstift aus POM.
Feder Edelstahl 1.4310.
Ausführung:
blank.
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Die Betätigung des Druckstiftes erfolgt in axialer Richtung.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
Standard Federkraft
Gewicht
0,031 KG
H
5,0
L
32
S
5,0
D
M16
N
2,5
T
6,0
Material Grundkörper
Edelstahl
Benennung

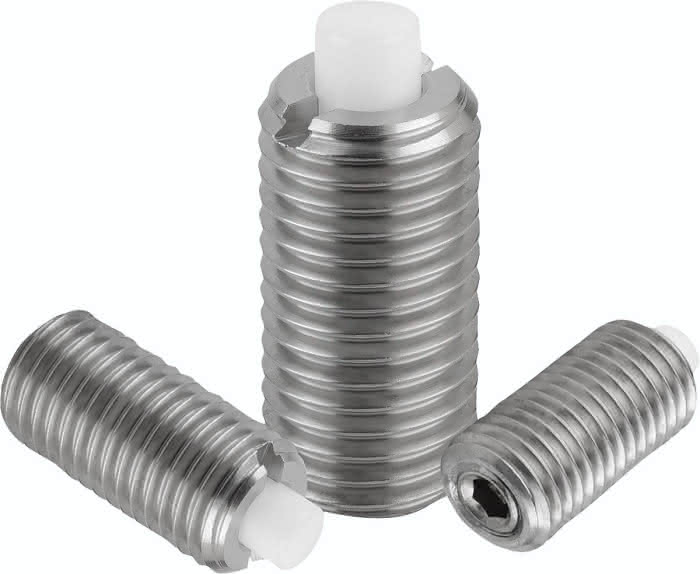

Federndes Druckstück
D1
7,5
T1
2,5
Bestellnummer Montageschlüssel
03040-916
Federkraft Anfang F1 ca. N
38
Federkraft Ende F2 ca. N
85
