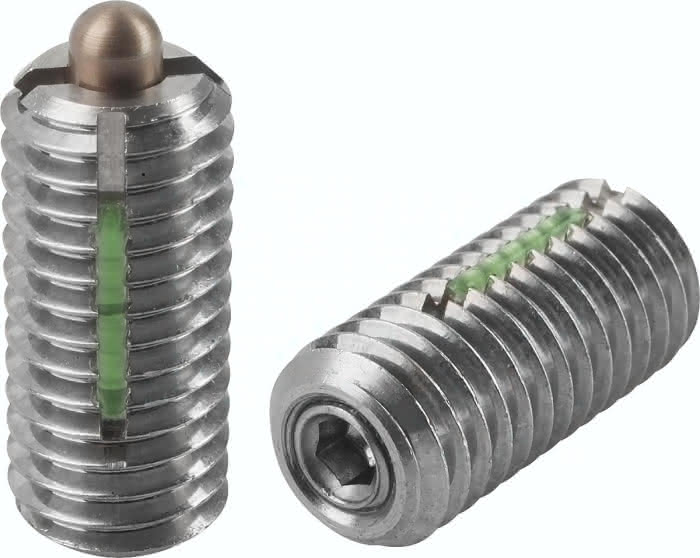

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Edelstahl 1.4305, 1.4034, 1.4310
Werkstoff:
Hülse 1.4305.
Druckstift 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank.
Druckstift gehärtet.
Hinweis:
Nachfolgend sind die entsprechenden Zoll-Federnde Druckstücke aufgeführt, mit denen die Montageschlüssel verwendet werden können.
M3 = 6-32
M4 = 8-32 and 8-36
M5 = 10-32
M6 = 1/4-20
M8 = 5/16-18
M10 = 3/8-16
M12 = 5/32
M16 = 5/8-11 Bei den Zollartikeln sind die Formen D und S in Zoll angegeben, alle anderen Formen in mm.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
mit Gewindesicherung
Gewicht
0,0079 KG
H
3,0
L
22
S
1/8
D
3/8-16
N
1,6
T
3,5
Material Grundkörper
Edelstahl
Benennung
Federndes Druckstück
D1
4,0
L1
9
Einschraub- drehmoment ca. Nm
1,30
T1
1,4
Ausschraubdrehmoment ca. Nm
0,60
Bestellnummer Montageschlüssel
03040-910
Federkraft Anfang F1 ca. N
8
Federkraft Ende F2 ca. N
31
