Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
· Edelstahl 1.4305, 1.4034, 1.4310
Werkstoff:
Hülse 1.4305.
Druckstift 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank.
Druckstift gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
mit Gewindesicherung
Gewicht
0,0096 KG
H
3,0
L
22
S
3,0
D
M10
N
1,6
T
3,5
Material Grundkörper
Edelstahl
Benennung

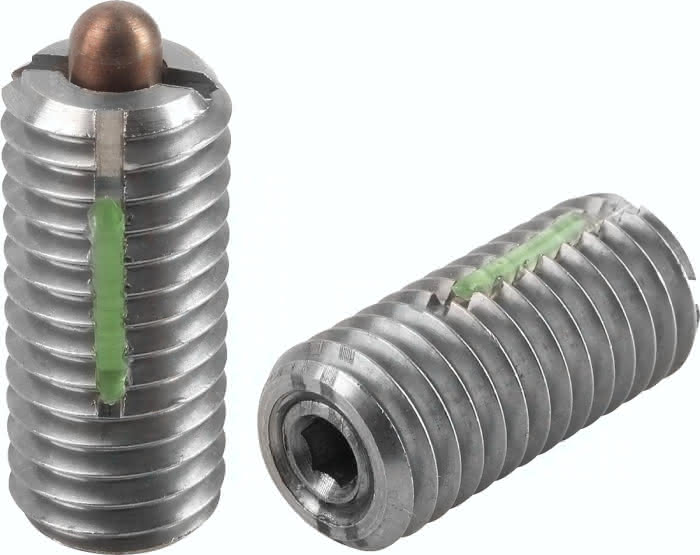

Federndes Druckstück
D1
4,0
L1
9
Einschraub- drehmoment ca. Nm
1,30
T1
1,4
Ausschraubdrehmoment ca. Nm
0,60
Bestellnummer Montageschlüssel
03040-910
Federkraft Anfang F1 ca. N
15
Federkraft Ende F2 ca. N
58
