Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
· Edelstahl 1.4305, 1.4034, 1.4310
Werkstoff:
Hülse 1.4305.
Druckstift 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank.
Druckstift gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
mit Gewindesicherung
D
M5
Material Grundkörper
Edelstahl
Benennung

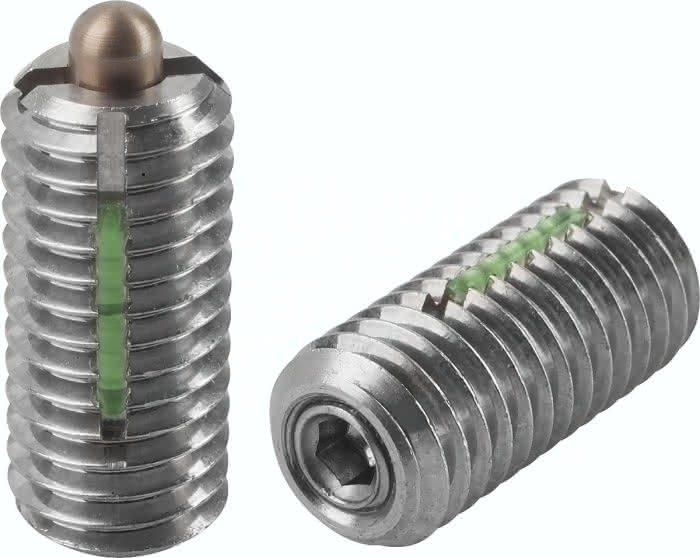

Federndes Druckstück
L
18
D1
2,4
H
2,3
L1
7
Einschraub- drehmoment ca. Nm
0,12
N
0,8
Ausschraubdrehmoment ca. Nm
0,08
Bestellnummer Montageschlüssel
03040-905
T1
0,8
Federkraft Anfang F1 ca. N
5
Federkraft Ende F2 ca. N
17
S
1,5
T
2,0
Gewicht
0,0018 KG
