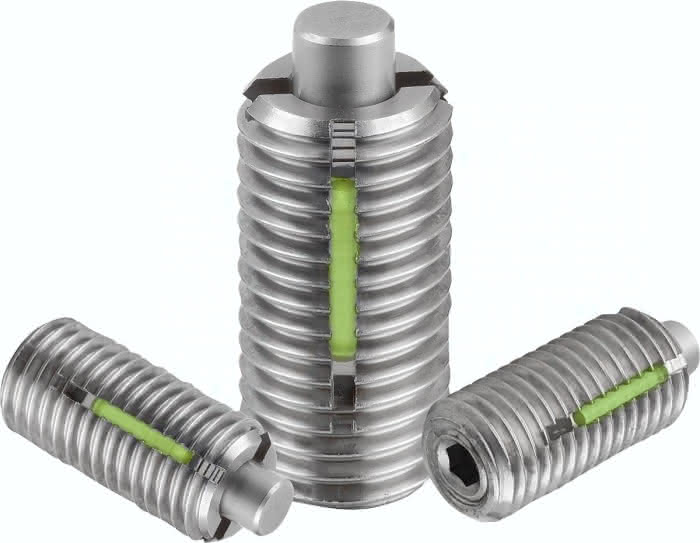

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse 1.4305.
Druckstift 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank.
Druckstift gehärtet.
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Die Betätigung des Druckstiftes erfolgt in axialer Richtung.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
Standard Federkraft
D1
7,5
T
6,0
L
32
D
M16
N
2,5
S
5,0
L1
14
T1
2,5
Gewicht
0,034 KG
H
5,0
Material Grundkörper
Edelstahl
Benennung
Federndes Druckstück
Einschraub- drehmoment ca. Nm
3,90
Ausschraubdrehmoment ca. Nm
3,00
Bestellnummer Montageschlüssel
03040-916
Federkraft Anfang F1 ca. N
38
Federkraft Ende F2 ca. N
85
