Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Druckstift gehärtet
· Edelstahl 1.4305, 1.4034, 1.4310
Werkstoff:
Hülse 1.4305.
Druckstift 1.4034.
Feder 1.4310.
Ausführung:
blank.
Druckstift gehärtet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Gewicht
0,034 KG
H
5,0
L
32
S
5,0
D
M16
N
2,5
T
6,0
Material Grundkörper
Edelstahl
Benennung

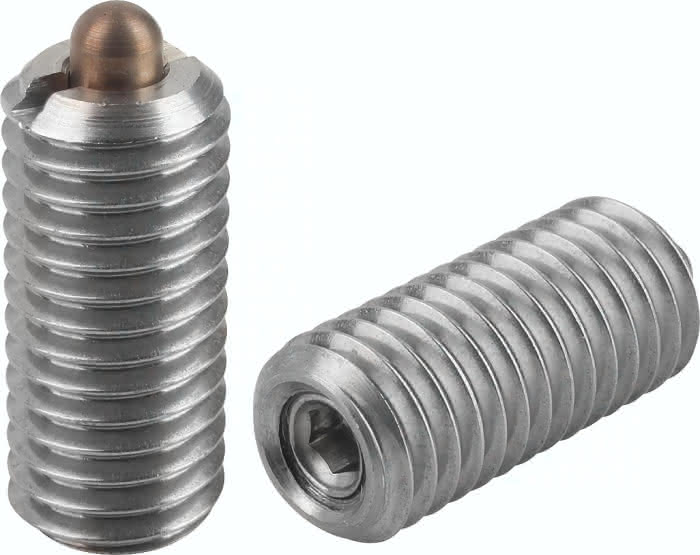

Federndes Druckstück
D1
7,5
T1
2,5
Bestellnummer Montageschlüssel
03040-916
Federkraft Anfang F1 ca. N
38,0
Federkraft Ende F2 ca. N
85,0
