Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Druckstift gehärtet
· Edelstahl 1.4305, 1.4034, 1.4310
Werkstoff:
Hülse 1.4305.
Druckstift 1.4034.
Feder 1.4310.
Ausführung:
blank.
Druckstift gehärtet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Gewicht
0,0056 KG
H
3,0
L
22
S
2,5
D
M8
N
1,2
T
3,0
Material Grundkörper
Edelstahl
Benennung

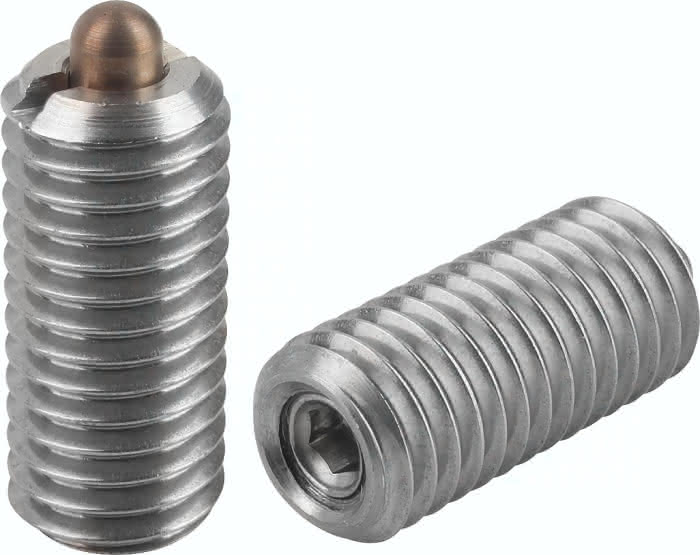

Federndes Druckstück
D1
3,5
T1
1,4
Bestellnummer Montageschlüssel
03040-908
Federkraft Anfang F1 ca. N
7,0
Federkraft Ende F2 ca. N
29,0
