Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Druckstift gehärtet
· Edelstahl 1.4305, 1.4034, 1.4310
Werkstoff:
Hülse 1.4305.
Druckstift 1.4034.
Feder 1.4310.
Ausführung:
blank.
Druckstift gehärtet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Material Grundkörper
Edelstahl
Benennung

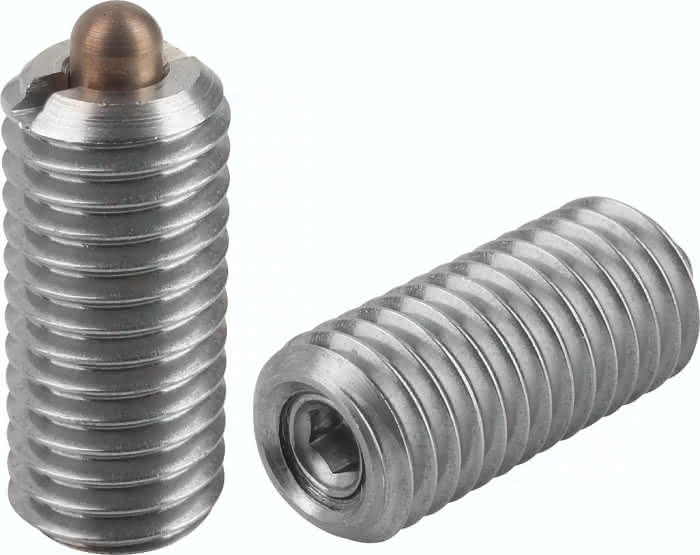

Federndes Druckstück
H
1,5
D
M4
D1
1,5
S
1,3
L
15
T1
0,6
Bestellnummer Montageschlüssel
03040-904
T
2,0
N
0,6
Federkraft Anfang F1 ca. N
5,0
Federkraft Ende F2 ca. N
16,0
Gewicht
0,0009 KG
