Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Druckstift gehärtet
· Edelstahl 1.4305, 1.4034, 1.4310
Werkstoff:
Hülse 1.4305.
Druckstift 1.4034.
Feder 1.4310.
Ausführung:
blank.
Druckstift gehärtet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Gewicht
0,0003 KG
H
1,5
L
10
S
0,7
D
M3
N
0,4
T
1,5
Material Grundkörper
Edelstahl
Benennung

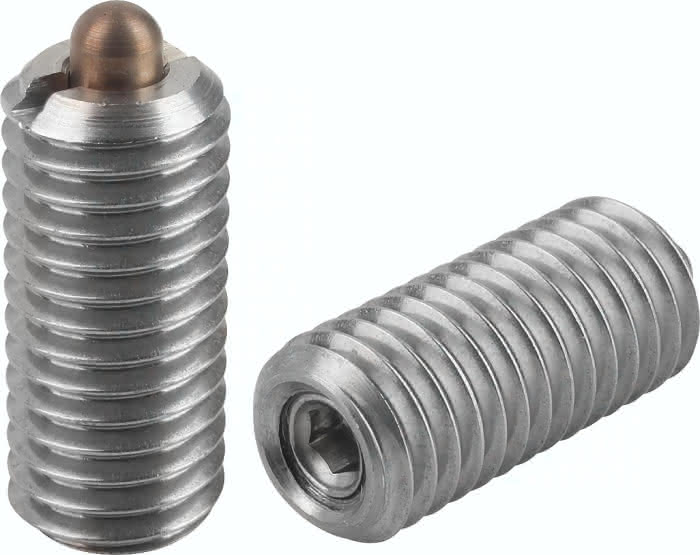

Federndes Druckstück
D1
1,0
T1
1,0
Bestellnummer Montageschlüssel
03040-903
Federkraft Anfang F1 ca. N
0,4
Federkraft Ende F2 ca. N
2,5
