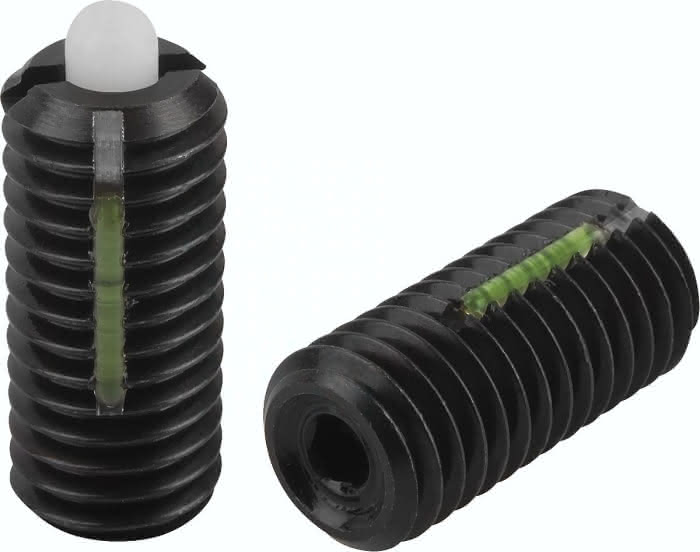

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
mit Gewindesicherung
D
M8
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
L
22
L1
8
S
2,5
T
3,0
D1
3,5
H
3,0
Einschraub- drehmoment ca. Nm
1,05
T1
1,4
Ausschraubdrehmoment ca. Nm
0,37
Bestellnummer Montageschlüssel
03040-908
Federkraft Anfang F1 ca. N
9
Federkraft Ende F2 ca. N
35
N
1,2
Gewicht
0,0049 KG
