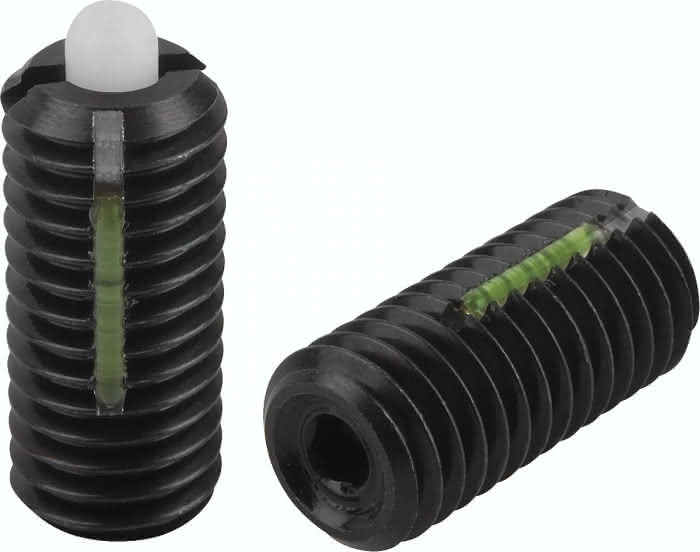

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
mit Gewindesicherung
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
D
M6
D1
2,7
H
2,5
Federkraft Anfang F1 ca. N
7
L1
7
Einschraub- drehmoment ca. Nm
0,45
Federkraft Ende F2 ca. N
20
Ausschraubdrehmoment ca. Nm
0,22
T
2,5
Bestellnummer Montageschlüssel
03040-906
L
20
S
2,0
N
1,0
T1
1,0
Gewicht
0,0023 KG
