Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert.
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Die Betätigung des Druckstiftes erfolgt in axialer Richtung.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
Standard Federkraft
D
M16
Material Grundkörper
Stahl
Benennung

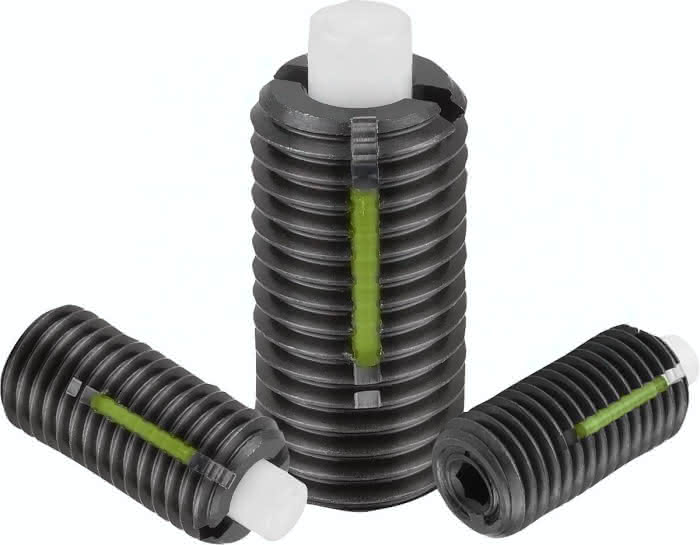

Federndes Druckstück
L
32
D1
7,5
H
5,0
S
5,0
L1
14
Einschraub- drehmoment ca. Nm
3,90
T1
2,5
Ausschraubdrehmoment ca. Nm
3,00
Bestellnummer Montageschlüssel
03040-916
T
6,0
Federkraft Anfang F1 ca. N
45
Federkraft Ende F2 ca. N
100
N
2,5
Gewicht
0,03 KG
