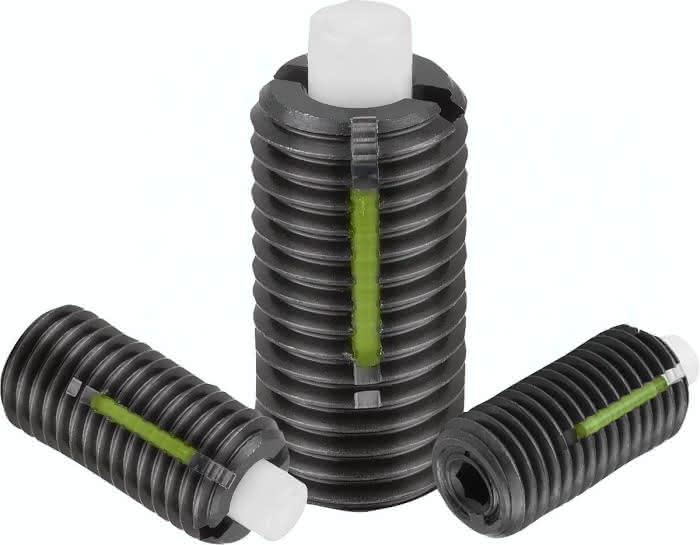

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert.
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Die Betätigung des Druckstiftes erfolgt in axialer Richtung.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
Standard Federkraft
D
M5
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
L
18
D1
2,4
H
2,3
S
1,5
L1
7
Einschraub- drehmoment ca. Nm
0,12
T1
0,8
Ausschraubdrehmoment ca. Nm
0,08
Bestellnummer Montageschlüssel
03040-905
T
2,0
Federkraft Anfang F1 ca. N
6
Federkraft Ende F2 ca. N
20
N
0,8
Gewicht
0,0015 KG
