Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
Ausführung:
brüniert.
Hinweis:
Bei den Zollartikeln sind die Formen D und S in Zoll angegeben, alle anderen Formen in mm.
Zubehör:
Nachfolgend sind die entsprechenden Zoll-Federnde Druckstücke aufgeführt, mit denen die Montageschlüssel verwendet werden können.
M3 = 6-32
M4 = 8-32 and 8-36
M5 = 10-32
M6 = 1/4-20
M8 = 5/16-18
M10 = 3/8-16
M12 = 5/32
M16 = 5/8-11
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
D
6-32
Material Grundkörper
Stahl
Benennung

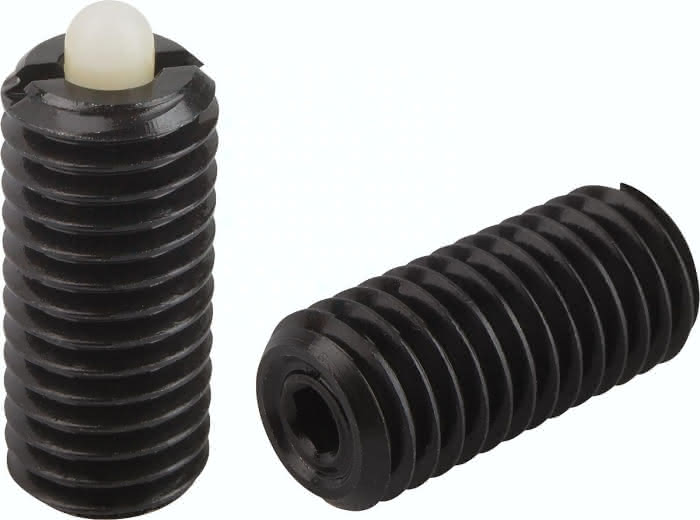

Federndes Druckstück
L
10
D1
1,0
H
1,5
S
0,035
T1
1,0
Bestellnummer Montageschlüssel
03040-903
T
1,5
Federkraft Anfang F1 ca. N
0,5
Federkraft Ende F2 ca. N
3
N
0,4
Gewicht
0,0005 KG
