Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
Ausführung:
brüniert.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Gewicht
0,03 KG
H
5,0
L
32
S
5,0
D
M16
N
2,5
T
6,0
Material Grundkörper
Stahl
Benennung

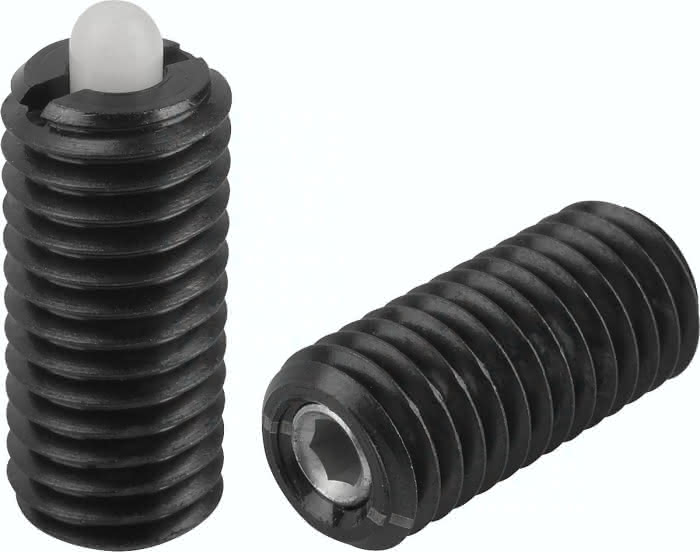

Federndes Druckstück
D1
7,5
T1
2,5
Bestellnummer Montageschlüssel
03040-916
Federkraft Anfang F1 ca. N
20
Federkraft Ende F2 ca. N
45
