Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
Ausführung:
brüniert.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Gewicht
0,0079 KG
H
3,0
L
22
S
3,0
D
M10
N
1,6
T
3,5
Material Grundkörper
Stahl
Benennung

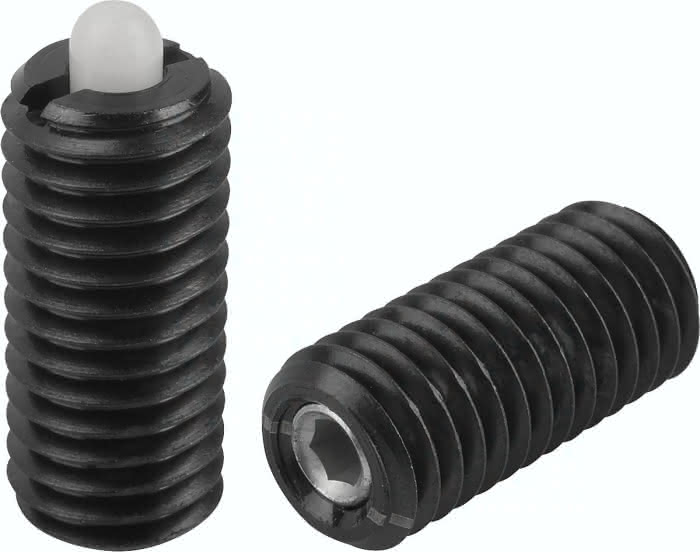

Federndes Druckstück
D1
4,0
T1
1,4
Bestellnummer Montageschlüssel
03040-910
Federkraft Anfang F1 ca. N
4
Federkraft Ende F2 ca. N
16
