Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
Ausführung:
brüniert.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
D
M4
Material Grundkörper
Stahl
Benennung

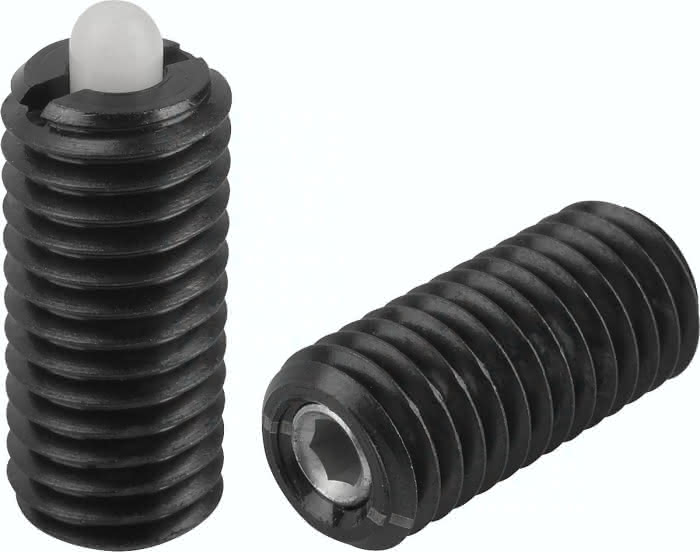

Federndes Druckstück
L
15
D1
1,5
H
1,5
S
1,3
Federkraft Anfang F1 ca. N
2
Federkraft Ende F2 ca. N
7
Bestellnummer Montageschlüssel
03040-904
N
0,6
T
2,0
T1
0,6
Gewicht
0,0008 KG
