Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
Ausführung:
brüniert.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Material Grundkörper
Stahl
Benennung

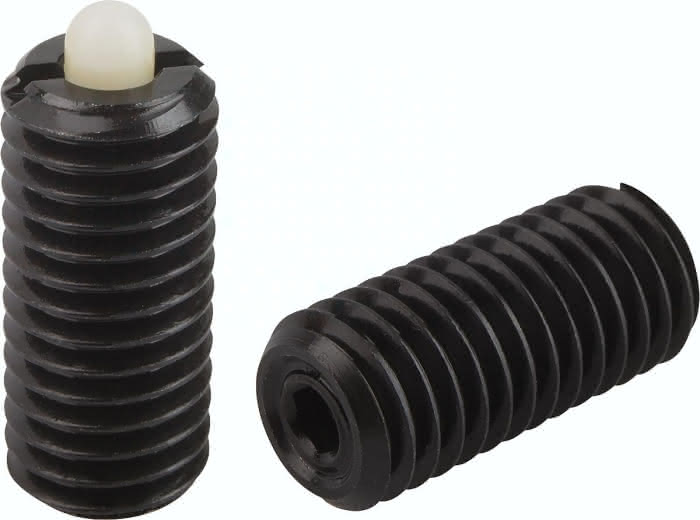

Federndes Druckstück
D
M8
D1
3,5
L
22
T1
1,4
H
3,0
T
3,0
S
2,5
Federkraft Anfang F1 ca. N
9,0
Federkraft Ende F2 ca. N
35
N
1,2
Bestellnummer Montageschlüssel
03040-908
Gewicht
0,0099 KG
