Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
Ausführung:
brüniert.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
D
M6
Material Grundkörper
Stahl
Benennung

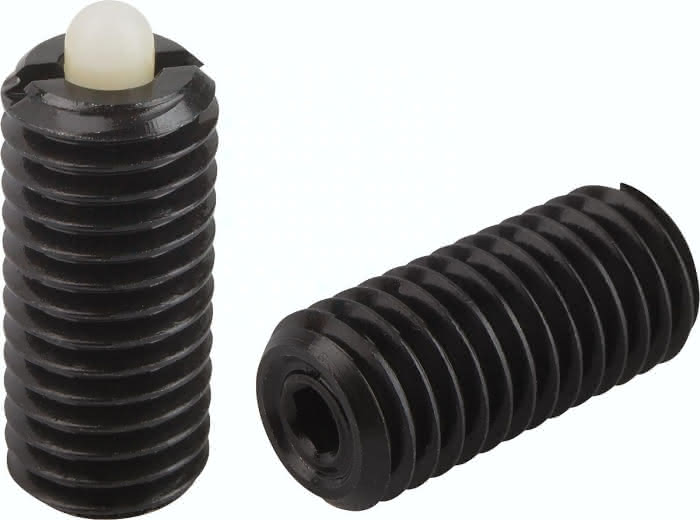

Federndes Druckstück
L
20
D1
2,7
H
2,5
S
2,0
Federkraft Anfang F1 ca. N
7,0
Federkraft Ende F2 ca. N
20
Bestellnummer Montageschlüssel
03040-906
N
1,0
T
2,5
T1
1,0
Gewicht
0,0023 KG
