Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
Ausführung:
brüniert.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Material Grundkörper
Stahl
Benennung

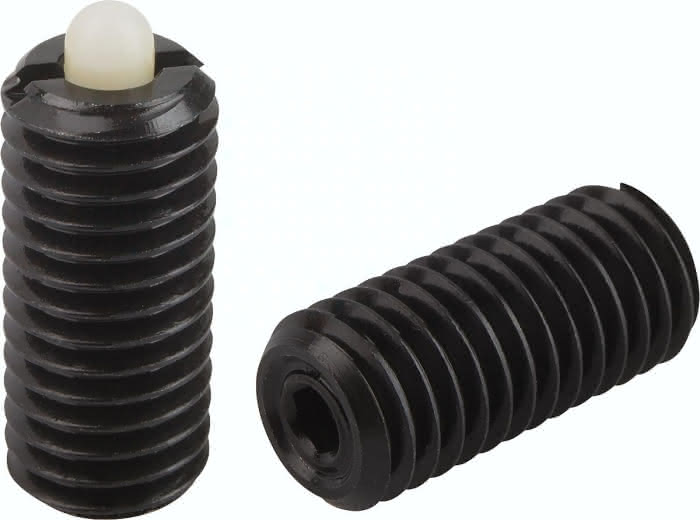

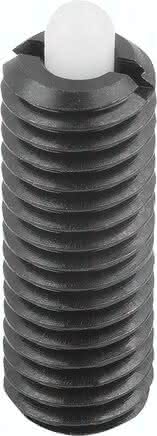

Federndes Druckstück
D
M4
D1
1,5
L
15
T1
0,6
H
1,5
T
2,0
S
1,3
Federkraft Anfang F1 ca. N
5,0
Federkraft Ende F2 ca. N
16
N
0,6
Bestellnummer Montageschlüssel
03040-904
Gewicht
0,0008 KG
