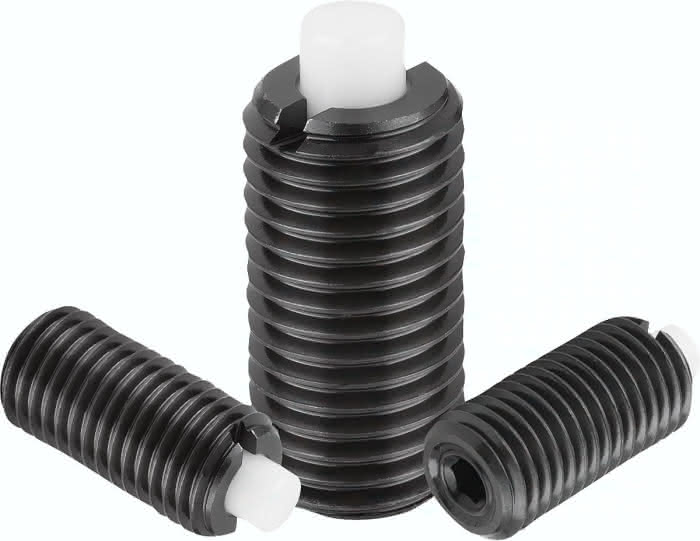

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
Ausführung:
brüniert.
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Die Betätigung des Druckstiftes erfolgt in axialer Richtung.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
Standard Federkraft
D
M16
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
L
32
D1
7,5
H
5,0
S
5,0
Federkraft Anfang F1 ca. N
45
Federkraft Ende F2 ca. N
100
Bestellnummer Montageschlüssel
03040-916
N
2,5
T
6,0
T1
2,5
Gewicht
0,03 KG
