03050-01-08

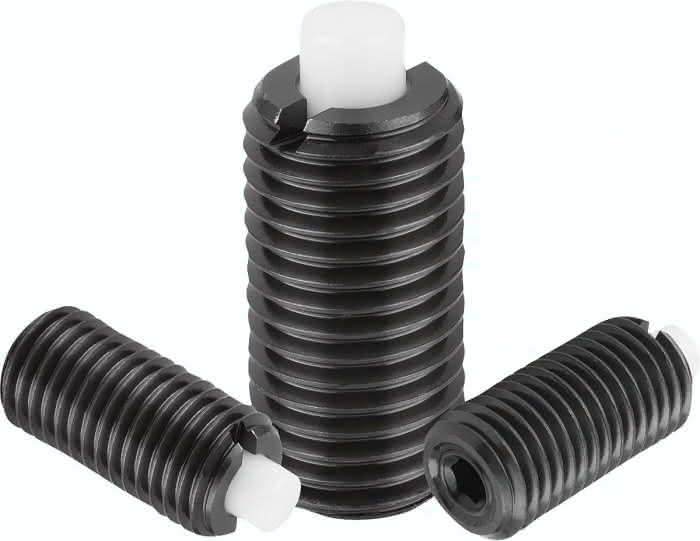

Federndes Druckstück


Ausgabe: 1 StückEAN: 4059495442525Artikelnummer: K1917142

03050-01-08 Federndes Druckstück

Ausgabe:
1 STK


Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen · Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt · Universell einsetzbar · Einfache Montage Werkstoff: Hülse Stahl Festigkeitsklasse 5.8. Druckstift aus POM. Feder Federstahl Kl. D. Ausführung: brüniert. Hinweis: Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet. Die Betätigung des Druckstiftes erfolgt in axialer Richtung. Zeichnungshinweis: 1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1

Standard Federkraft

Gewicht

0,0049 KG

H

3,0

L

22

S

2,5

D

M8

N

1,2

T

3,0

Material Grundkörper

Stahl

Benennung

Federndes Druckstück

D1

3,5

T1

1,4

Bestellnummer Montageschlüssel

03040-908

Federkraft Anfang F1 ca. N

9

Federkraft Ende F2 ca. N

35
