Norelem

03050-01-06

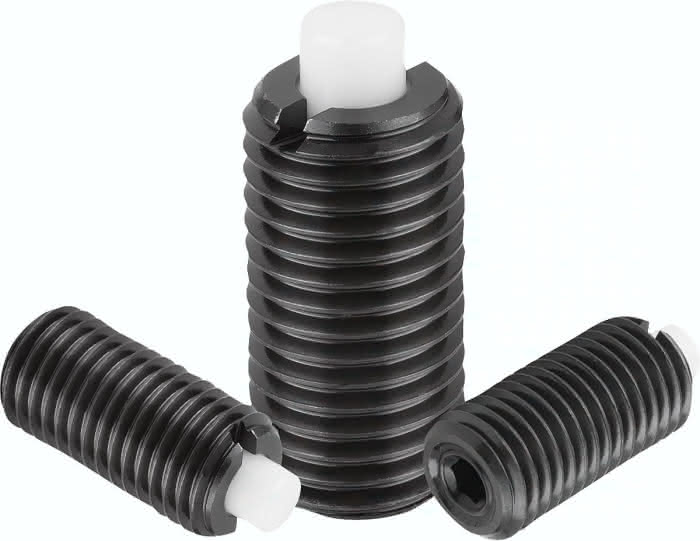

Federndes Druckstück


Ausgabe: 1 StückEAN: 4059495442501Artikelnummer: K1917141

03050-01-06 Federndes Druckstück

Ausgabe:
1 STK


Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen · Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt · Universell einsetzbar · Einfache Montage Werkstoff: Hülse Stahl Festigkeitsklasse 5.8. Druckstift aus POM. Feder Federstahl Kl. D. Ausführung: brüniert. Hinweis: Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet. Die Betätigung des Druckstiftes erfolgt in axialer Richtung. Zeichnungshinweis: 1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1

Standard Federkraft

Gewicht

0,0024 KG

H

2,5

L

20

S

2,0

D

M6

N

1,0

T

2,5

Material Grundkörper

Stahl

Benennung

Federndes Druckstück

D1

2,7

T1

1,0

Bestellnummer Montageschlüssel

03040-906

Federkraft Anfang F1 ca. N

7

Federkraft Ende F2 ca. N

20
