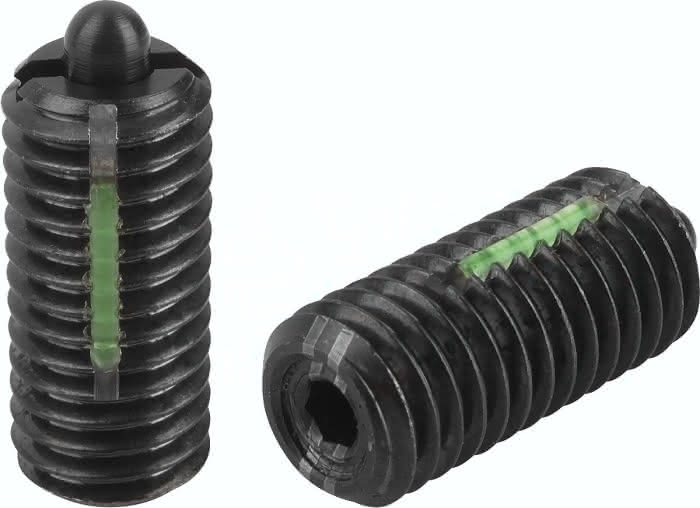

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Kugel gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert. Druckstift gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
mit Gewindesicherung
D1
6,0
T
5,0
L
28
D
M12
N
2,0
S
4,0
L1
10
T1
2,0
Gewicht
0,016 KG
H
4,0
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
Einschraub- drehmoment ca. Nm
2,00
Ausschraubdrehmoment ca. Nm
1,30
Bestellnummer Montageschlüssel
03040-912
Federkraft Anfang F1 ca. N
25
Federkraft Ende F2 ca. N
85
