Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Kugel gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert. Druckstift gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
mit Gewindesicherung
D1
2,7
T
2,5
L
20
D
M6
N
1,0
S
2,0
L1
7
T1
1,0
Gewicht
0,0029 KG
H
2,5
Material Grundkörper
Stahl
Benennung

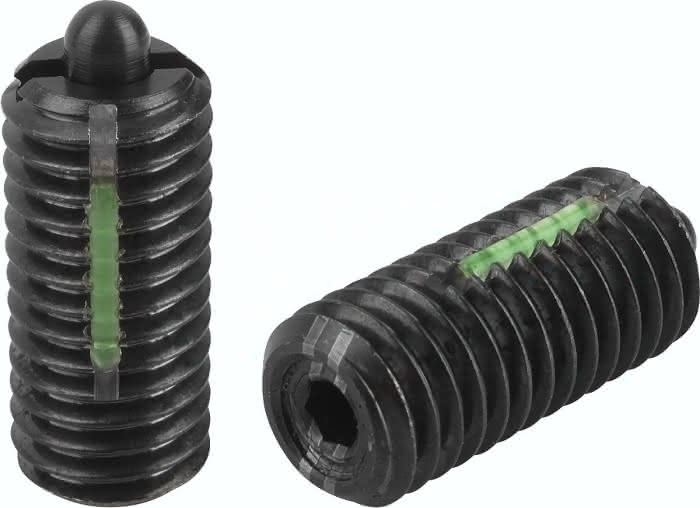

Federndes Druckstück
Einschraub- drehmoment ca. Nm
0,45
Ausschraubdrehmoment ca. Nm
0,22
Bestellnummer Montageschlüssel
03040-906
Federkraft Anfang F1 ca. N
14
Federkraft Ende F2 ca. N
37
