Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Kugel gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert. Druckstift gehärtet.
Hinweis:
Bei den Zollartikeln sind die Formen D und S in Zoll angegeben, alle anderen Formen in mm. Bei den Zollartikeln sind die Formen D und S in Zoll angegeben, alle anderen Formen in mm.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
mit Gewindesicherung
D1
4,0
T
3,5
L
22
D
3/8-16
N
1,6
S
1/8
L1
9
T1
1,4
Gewicht
0,0074 KG
H
3,0
Material Grundkörper
Stahl
Benennung

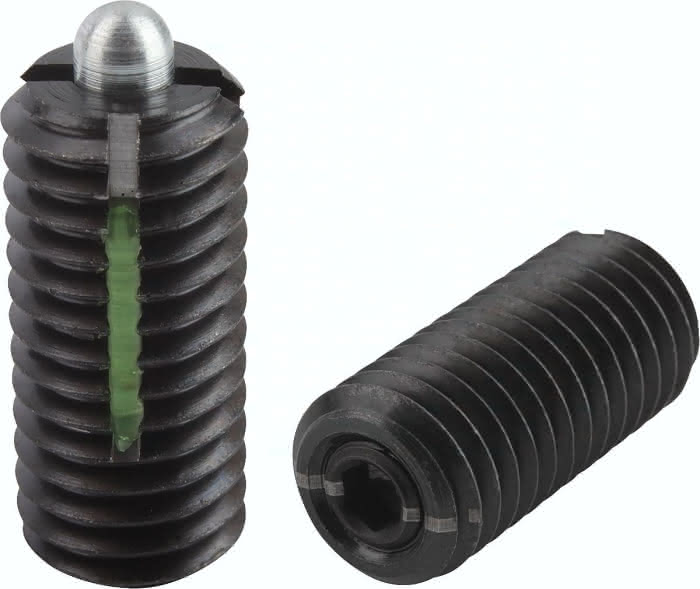

Federndes Druckstück
Einschraub- drehmoment ca. Nm
1,30
Ausschraubdrehmoment ca. Nm
0,60
Bestellnummer Montageschlüssel
03040-910
Federkraft Anfang F1 ca. N
4
Federkraft Ende F2 ca. N
16
