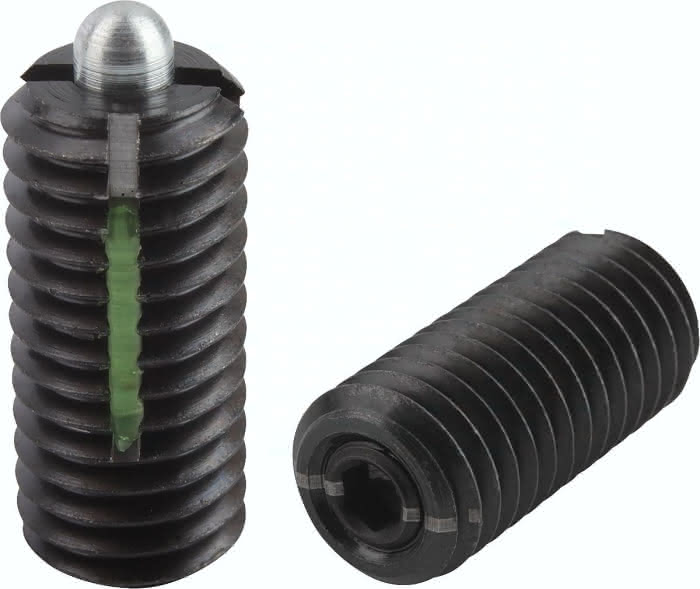

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Kugel gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert. Druckstift gehärtet.
Hinweis:
Bei den Zollartikeln sind die Formen D und S in Zoll angegeben, alle anderen Formen in mm. Bei den Zollartikeln sind die Formen D und S in Zoll angegeben, alle anderen Formen in mm.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
mit Gewindesicherung
D1
3,5
T
3,0
L
22
D
5/16-18
N
1,2
S
3/32
L1
8
T1
1,4
Gewicht
0,0052 KG
H
3,0
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
Einschraub- drehmoment ca. Nm
1,05
Ausschraubdrehmoment ca. Nm
0,37
Bestellnummer Montageschlüssel
03040-908
Federkraft Anfang F1 ca. N
4
Federkraft Ende F2 ca. N
16
