Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Druckstift gehärtet
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Hinweis:
Bei den Zollartikeln sind die Formen D und S in Zoll angegeben, alle anderen Formen in mm.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Benennung

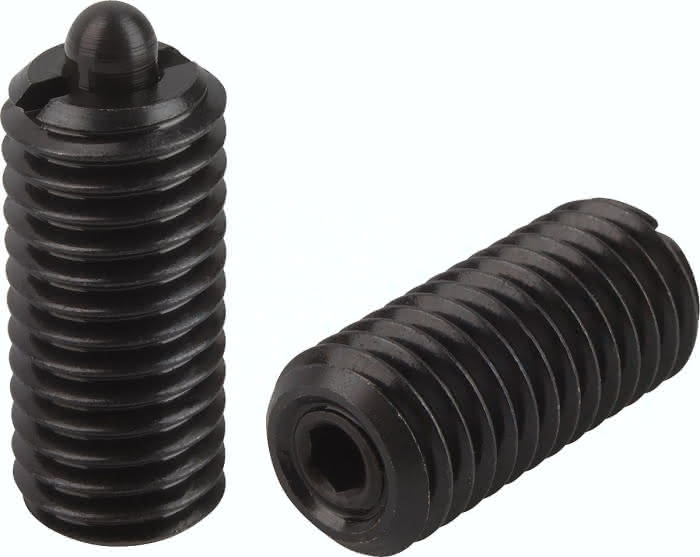

Federndes Druckstück
Material Grundkörper
Stahl
L
10
H
1,5
D
6-32
D1
1,0
T
1,5
T1
1,0
Bestellnummer Montageschlüssel
03040-903
N
0,4
Federkraft Anfang F1 ca. N
0,5
Federkraft Ende F2 ca. N
3
S
0,035
Gewicht
0,0004 KG
