Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Druckstift gehärtet
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
lange Ausführung
D
M16
Material Grundkörper
Stahl

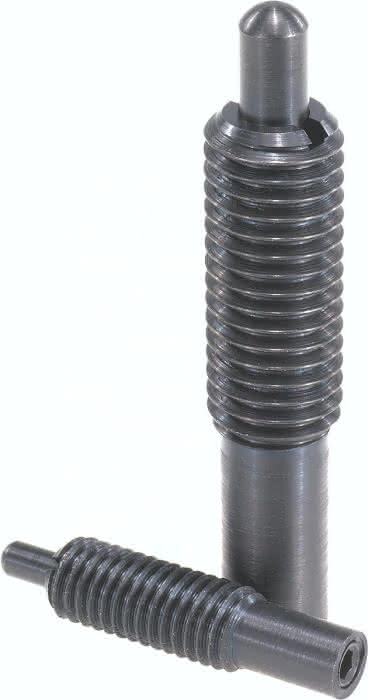

Benennung
Federndes Druckstück
L
80
D1
7,5
H
20
S
5,0
D2
13,4
L1
50
T1
2,5
Bestellnummer Montageschlüssel
03040-916
T
6
Federkraft Anfang F1 ca. N
30
Federkraft Ende F2 ca. N
110
N
2,5
Gewicht
0,08 KG
