Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Druckstift gehärtet
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
lange Ausführung
Material Grundkörper
Stahl
Benennung

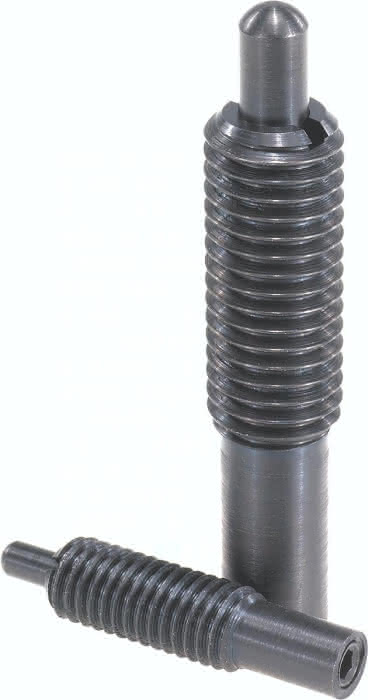

Federndes Druckstück
L
60
L1
30
T
6
D
M16
D1
7,5
S
5,0
D2
13,4
Bestellnummer Montageschlüssel
03040-916
H
12
Federkraft Anfang F1 ca. N
30
T1
2,5
Federkraft Ende F2 ca. N
64
N
2,5
Gewicht
0,06 KG
