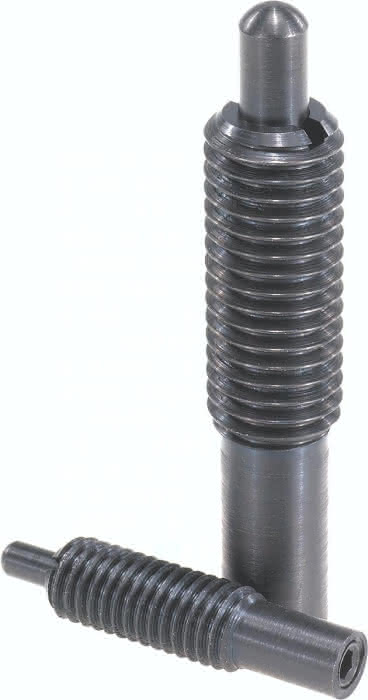

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Druckstift gehärtet
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
lange Ausführung
D1
6,0
T
3
D2
9,6
L
100
D
M12
N
2,0
S
4,0
L1
70
T1
2,0
Gewicht
0,047 KG
H
25
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
Bestellnummer Montageschlüssel
03040-912
Federkraft Anfang F1 ca. N
40
Federkraft Ende F2 ca. N
102
