Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Druckstift gehärtet
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
lange Ausführung
D
M10
Material Grundkörper
Stahl
Benennung

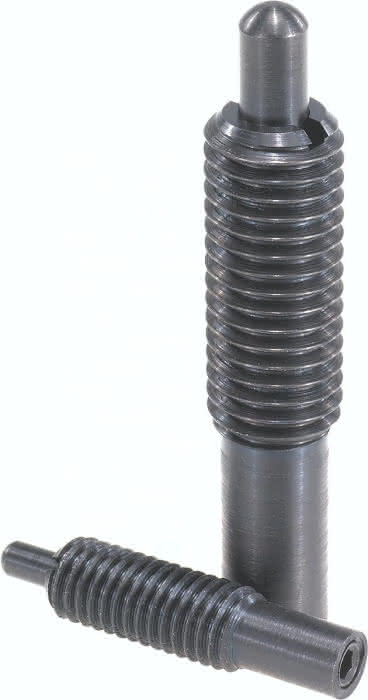

Federndes Druckstück
L
50
D1
4,0
H
10
S
3,0
D2
8,0
L1
20
T1
1,4
Bestellnummer Montageschlüssel
03040-910
T
2
Federkraft Anfang F1 ca. N
16
Federkraft Ende F2 ca. N
46
N
1,6
Gewicht
0,018 KG
