Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Druckstift gehärtet
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen

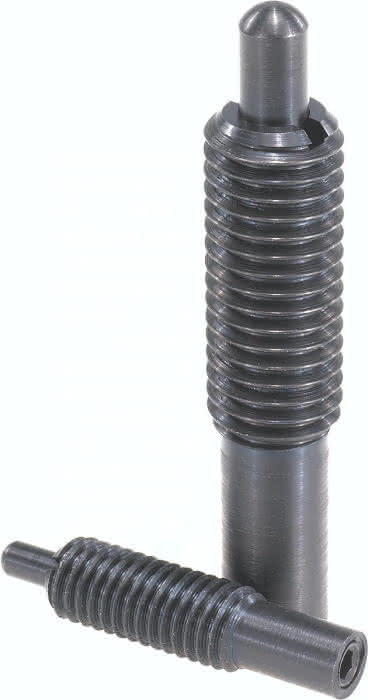

Ausführung 1
lange Ausführung
D
M10
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
L
40
D1
4,0
H
8
S
3,0
D2
8,0
L1
10
T1
1,4
Bestellnummer Montageschlüssel
03040-910
T
2
Federkraft Anfang F1 ca. N
12
Federkraft Ende F2 ca. N
30
N
1,6
Gewicht
0,015 KG
