Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Druckstift gehärtet
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
lange Ausführung
Gewicht
0,01 KG
H
10
L
50
S
2,5
D
M8
N
1,2
T
2
Material Grundkörper
Stahl

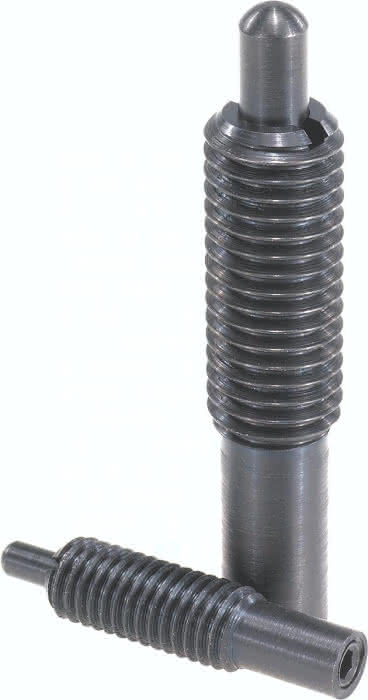

Benennung
Federndes Druckstück
L1
30
D1
3,5
D2
6,2
Bestellnummer Montageschlüssel
03040-908
Federkraft Anfang F1 ca. N
12
Federkraft Ende F2 ca. N
38
T1
1,4
