Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Druckstift gehärtet
· Einfache Montage
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1

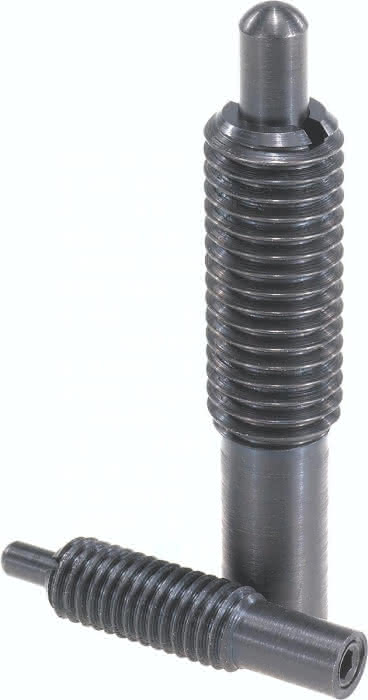

lange Ausführung
D
M8
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
L
40
D1
3,5
H
8
S
2,5
D2
6,2
L1
20
T1
1,4
Bestellnummer Montageschlüssel
03040-908
T
2
Federkraft Anfang F1 ca. N
10
Federkraft Ende F2 ca. N
28
N
1,2
Gewicht
0,0087 KG
