Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Druckstift gehärtet
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Gewicht
0,12 KG
H
10,0
L
52
S
8,0
D
M24
N
2,5
T
10,0
Material Grundkörper
Stahl
Benennung

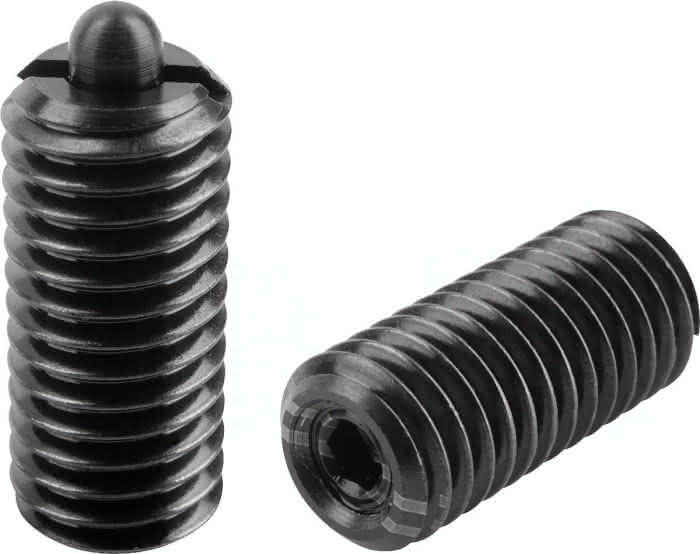

Federndes Druckstück
D1
12,0
Federkraft Anfang F1 ca. N
95
Federkraft Ende F2 ca. N
240
T1
3,0
